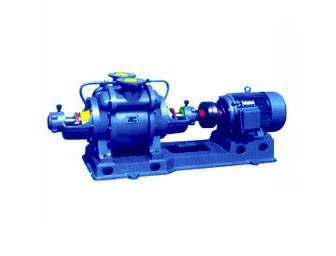

SZ系列水環式真空泵及壓縮機
SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體中允許混有少量液體。它被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。
由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。工作真空范圍為-0.03~-0.08MPa。
SZ系列水環式真空泵及壓縮機技術規格：
|
號 |
真空較大吸氣量 |
壓縮機較大排氣量 |
電機 |
|
|
|
|
|
|||||||||
|
|
|
||||||||||||||||
|
真空泵 |
壓縮機 |
||||||||||||||||
|
0% |
40% |
60% |
80% |
90% |
0 |
0.05 |
0.08 |
0.1 |
0.15 |
||||||||
|
SZ-1 |
1.5 |
0.64 |
0.4 |
0.12 |
- |
1.5 |
1 |
- |
- |
- |
4 |
5.5 |
1440 |
10 |
84 |
0.12 |
310 |
|
SZ-2 |
3.4 |
1.65 |
0.95 |
0.25 |
- |
3.4 |
2.6 |
2 |
1.5 |
- |
7.5 |
11 |
1450 |
30 |
87 |
0.14 |
380 |
|
SZ-3 |
11.5 |
6.8 |
3.6 |
1.5 |
0.5 |
11.5 |
9.2 |
8.5 |
7.5 |
3.5 |
22 |
37 |
970 |
70 |
92 |
0.17 |
1300 |
|
SZ-4 |
27 |
17.6 |
11 |
3 |
1 |
27 |
26 |
20 |
16 |
9.5 |
70 |
80 |
730 |
100 |
93 |
0.21 |
1500 |
注：1、真空度從40%到90%或壓力從0.05MPa的吸排氣量隨著供水量的大小、葉輪與側蓋的間隙
大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小。
2、表內數值是在下列條件下得出：
①水溫15℃
②空氣20℃
③氣體相對濕度70%
④大氣壓力0.1013MPa
3、表內性能偏差不超過5%
SZ-1、SZ-2真空泵外形及安裝尺寸
|
代號 |
A |
B |
C1 |
C2 |
D1 |
D2 |
E |
F |
H |
R |
K |
T |
M |
L |
地腳螺栓 |
|
SZ-1 |
528 |
313 |
420 |
342 |
470 |
392 |
2 |
280 |
315 |
87 |
513 |
190 |
813 |
414 |
M16×400 |
|
SZ-2 |
646 |
378 |
454 |
370 |
514 |
430 |
2 |
346 |
315 |
80 |
640 |
320 |
1029 |
523 |
SZ-1、SZ-2壓縮機外形及安裝尺寸
|
代號 |
A |
B |
C1 |
C2 |
D1 |
D2 |
E |
F |
H |
P |
R |
K |
T |
M |
L |
地腳螺栓 |
|
SZ-1 |
557 |
313 |
420 |
362 |
470 |
412 |
2 |
1325 |
315 |
143 |
87 |
551 |
190 |
847 |
518 |
M16×400 |
|
SZ-2 |
705 |
378 |
454 |
410 |
514 |
470 |
2 |
1582 |
385 |
150 |
80 |
710 |
320 |
1119 |
610 |
SZ-3真空泵、壓縮機外形及安裝尺寸
|
代號 |
A |
B |
C |
D |
H |
I |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
|
SZ-3真空泵 |
2202 |
4 |
768 |
655 |
1177 |
1737 |
1357 |
1100 |
330 |
142.5 |
912.5 |
295 |
380 |
420 |
1050 |
|
SZ-3壓縮機 |
2357 |
4 |
768 |
655 |
1246 |
1836 |
1357 |
1100 |
330 |
142.5 |
912.5 |
295 |
380 |
420 |
1050 |
|
代號 |
T |
V2 |
V1 |
W1 |
W2 |
X |
Y |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
地腳螺栓 |
|
|
SZ-3真空泵 |
650 |
480 |
580 |
650 |
550 |
20 |
320 |
235 |
200 |
125 |
205 |
170 |
100 |
M24×630 |
|
|
SZ-3壓縮機 |
650 |
540 |
580 |
650 |
610 |
20 |
320 |
235 |
200 |
125 |
205 |
170 |
100 |
||
SZ－4真空泵、壓縮機外形及安置尺寸
|
代號 |
A |
B |
C |
D |
H |
G |
X |
M |
Y |
W |
T |
N |
L |
|
SZ-4真空泵 |
927 |
787 |
1506 |
1015 |
750 |
485 |
4 |
192.5 |
650 |
1100 |
864.5 |
405 |
826 |
|
SZ-4壓縮機 |
927 |
787 |
1506 |
1015 |
750 |
485 |
4 |
192.5 |
650 |
1100 |
864.5 |
405 |
826 |
|
代號 |
R |
Z |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
F |
E |
地腳螺栓 |
|
SZ-4真空泵 |
2733 |
950 |
175 |
225 |
290 |
150 |
225 |
260 |
18 |
18 |
70 |
575 |
M24×630 |
|
SZ-4壓縮機 |
2733 |
950 |
175 |
225 |
290 |
150 |
225 |
260 |
18 |
18 |
70 |
575 |
